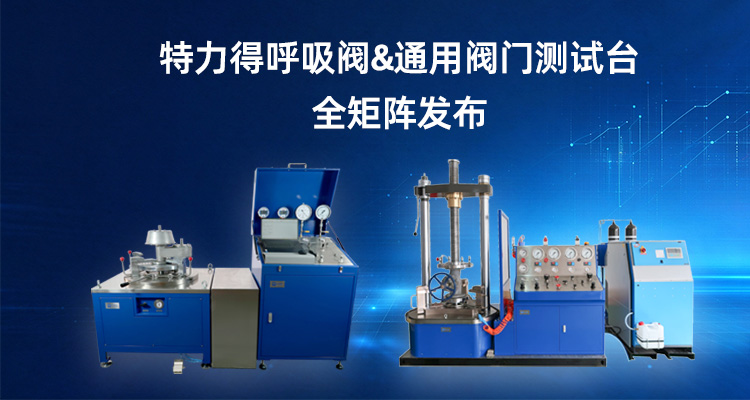

特力得呼吸阀校验台与通用阀门测试台全矩阵发布：覆盖DN15-DN700，压力最高100MPa
2026年9月20日，深圳市特力得流体系统有限公司（以下简称“特力得”）近日发布呼吸阀校验台与通用阀门测试台全系列产品矩阵。该系列涵盖呼吸阀校验台TPU-3100-1H、便携式呼吸阀校验台PTP-4、呼吸阀及控制阀校验台PTP-4YJ，以及立式通用阀门测试台TPU-3100-LU-SHAC、通用阀门测试台TC-10-1、双工位气液两用阀门综合测试台TPU-3100-DLU、蝶阀及通用阀门水压测试台TB-28、多功能阀体及连通体强度试验机TPU-300-DM等多款设备。产品覆盖DN15-DN700通径范围，水压最高100MPa，气压最高32MPa，夹紧力最高210吨，广泛应用于特检院、核电、石油化工、阀门制造厂、电力生产等行业。
一、呼吸阀校验台系列：正负压集成，自动夹紧，精准校验
呼吸阀是大型化工储罐、核电设施中保障压力安全的关键附件，其正压呼出、负压吸入开启压力和密封性能必须定期校验。特力得呼吸阀校验台系列将正压和负压测试集成于同一台设备，切换方便，调节精度高，测试准确。
1. 呼吸阀校验台 TPU-3100-1H
应用范围：特检院呼吸阀校验；大型化工储罐呼吸阀校验；用于测试呼吸阀的正压呼出、负压吸入开启压力和密封性能，是呼吸阀出厂检验和使用过程中安全检测的必备设备。
（1）产品特点：
调节精度高、调节方便、测试准确；
正压和负压测试集成在同一台设备上，正压、负压测试切换方便；
配置特力得开发的呼吸气开启压力记录仪；
采用自动夹紧，安全可靠，省时省力；
维护成本低，寿命长且维修配件价格低。
（2）产品参数：
介质：低压压缩空气，氮气瓶或高压空压机气源均可；
压力：正压0~30kPa，负压-0.5~0kPa，可按客户要求提供更大的压力测试范围；
通径：DN50-250；
外形尺寸和重量：长1750×宽750×高1520mm，252kg；
（3）其它可选功能：流量测试功能和压力流量测试软件；DN350、DN600等更大阀门通径范围可提供。
2. 便携式呼吸阀校验台 PTP-4
应用范围：特力得呼吸阀校验台是根据用户实际需求研制而成的一种具有自主知识产权的新型呼吸阀检测设备。利用真空负压检测呼吸阀的吸入开启压力，利用外接正压检测呼吸阀的呼出开启压力，是呼吸阀出厂检验和使用过程中安全检测的必备设备，广泛用于特检、核电、石油化工、阀门制造厂等行业。
（1）产品特点：
正压和负压测试集成在同一台设备上，正压、负压测试切换方便；
配高精度数字压力表和机械式压力表，用于显示测试压力；
带储气罐、调压阀等确保测试结果准确；
手动夹紧，四爪结构，安全可靠；
维护成本低，寿命长且维修配件价格低；
可增加流量测试功能和压力流量测试软件。
（2）产品参数：
介质：干燥洁净的压缩空气或氮气，进气压力＜0.6MPa；
压力：呼气开启压力范围0.8kPa~30kPa，吸气开启压力范围-0.28kPa~-0.5kPa；
通径：DN50-250mm；
动力要求：气源为洁净干燥的压缩空气或氮气，压力＜0.6MPa，用氮气瓶供气时由用户负责减压；
外形尺寸和重量：控制柜约长386×宽417×高295mm，重量约25kg；手动夹紧台（含真空罐，装在底部）约长680×宽450×高630mm，重量约40kg；配件箱约长470×宽320×高265mm；
压力显示：配1个高精度数字压力表、1个机械式正压压力表、1个机械式微正负压压力表。数显表和压力表均为径向安装，使用快速接头连接。
3. 呼吸阀及控制阀校验台 PTP-4YJ
应用范围：核电行业呼吸阀校验；特力得自行研制的适用于呼吸阀开启压力测试的一种先进的试压装置；也可用于控制阀的测试，除核电外也可用于其他行业。
（1）产品特点：
配有真空泵，具有负压检测能力；
调节精度高、稳定性好，既能测试呼吸阀，又能测试控制阀；
一体可移动式结构，移动方便。
（2）产品参数：
介质：压缩空气；
压力：负压-100~0kPa，正压0kPa~82.7kPa；
通径：DN50-100；
动力要求：电源要求AC220V/50Hz；
外形尺寸和重量：校验台长1200×宽600×高1200mm；手摇平台车长1000×宽620×高450mm。
二、通用阀门测试台系列：壳体强度、密封试验、安全阀定值校验
特力得通用阀门测试台系列用于各类工业阀门的壳体强度试验、低压密封试验、上密封试验、高压密封试验，以及安全阀的离线压力定值校验和密封性能试验。设备符合ASME B16.104、ASME B16.34-2025、API STD 598-2023、ANSI/ISA 75.19.01-2024、GB/T 13927-2022等标准。
1. 立式通用阀门测试台 TPU-3100-LU-SHAC
应用范围：主要用于安全阀的离线压力定值校验及密封性能试验，以及用于电力生产相关系统常见阀门（如蝶阀、截止阀、隔膜阀、闸阀、止回阀等）的阀体强度和密封性能测试，亦可用外接测试接口对软管、压力容器等承压件进行压力测试。
（1）产品特点：
夹紧台具有单边三爪夹紧和上下对夹功能，可测试阀门类型广；
上方横梁可旋转90°以上，使工作台面完全敞开，便于阀门吊装、夹紧等操作；
液压夹紧，夹紧机构设计有安全自锁功能；
配德国进口33MPa静音型高压空压机提供测试气源。
（2）产品参数：
介质：水、空气；
压力：水压35MPa、气压32MPa；
通径：DN15-400；
夹紧力：30吨；
动力要求：1.4标准米³/分钟@0.69MPa，供气压力小于1MPa；
外形尺寸和重量：测试台+夹紧台+防护罩2580×1138×2330~3330mm，2482kg；空压机+储气瓶2055×840×2000mm，1163kg；
其他：配最大值显示功能的数显压力表。
2. 通用阀门测试台 TC-10-1
应用范围：特力得自行研制，具有完全自主知识产权的通用阀门测试台，用于截止阀、闸阀、球阀等各类阀门的壳体强度试验、低压密封试验、上密封试验、高压密封试验。
（1）产品特点：
设计标准：ASME B16.104、ASME B16.34-2025、API STD 598-2023、ANSI/ISA 75.19.01-2024、GB/T 13927-2022；
互锁系统避免带压泄荷；
带数字计泡器及水滴计数器，可对气泡、水滴、流量进行实时监测。
（2）产品参数：
介质：氮气或压缩空气、水；
测试压力：气25MPa，水40MPa；
测试通径：DN25-400；
夹紧力：30吨；
动力要求：1.4标准米³/分钟@0.69MPa，供气压力小于1MPa，AC220V/50Hz；
外形尺寸和重量：长950×宽1700×高1750mm，3000kg；
其他：液压夹紧，夹紧力可控。
3. 双工位气液两用阀门综合测试台 TPU-3100-DLU
应用范围：特力得根据市场需求按照GB/T13927-2008《工业阀门 压力试验》、API598-2009《阀门的检查和试验》开发设计的通用型阀门测试台，由夹紧台、控制台组成，用于测试各种常见阀门：截止阀、调节阀、球阀、止回阀、蝶阀等的壳体强度试验、上密封试验、密封试验，各种安全阀的起跳压力试验、密封性能试验、强度试验，还可以对阻火器、管道连接头等其他压力容器进行强度或密封测试，广泛用于石油化工、核电、各地特检院对阀门测试台的多类型测试需求。
（1）产品特点：
夹紧台双工位设计，两个夹紧台可分别独立进行夹紧工作，互不影响，提高工作效率；
上方横梁可旋转90°以上，使工作台面完全敞开，便于阀门吊装、夹紧等操作；
设备测试气压无极可调；
设备油缸液压夹紧，夹紧机构设计有安全自锁功能。
（2）产品参数：
介质：水、氮气、空气；
压力：32MPa；
通径：DN15-250；
夹紧力：15吨；
动力要求：1.4标准米³/分钟@0.69MPa，供气压力小于1MPa；
外形尺寸和重量：测试台长1100×宽768×高1572mm；夹紧台长1040×宽957×高1806mm；
其他：夹紧方式为液压夹紧，带预夹紧功能。
4. 蝶阀及通用阀门水压测试台 TB-28
应用范围：主要用于蝶阀的壳体强度试验与水压气密试验，同时也可以用于常见工业阀门的壳体强度试验与密封试验（如截止阀、隔膜阀、闸阀、球阀、止回阀等），符合GB/T 13927-2022、GB/T26480-2011、API STD 598-2023标准要求。
（1）产品特点：
设备集成气水供压系统、智能电脑系统、测试水循环系统、液压夹紧系统于一体；
系统配置高压水泵、大流量低压水泵，试验介质可循环使用；
设备夹紧设计有自动、手动模式；
整机机械结构刚性强，夹紧爪可同时升降、同步径向移动，各爪为油缸直接驱动夹紧来确保各爪受力均匀（即使阀门法兰面高低不平），夹紧力可达200吨，阀门测试通径可达DN700；
可配备智能电脑系统，安装有阀门测试数据管理系统软件，实时采集测试压力数据。
（2）产品参数：
介质：水和压缩空气；
压力：最大测试气压0.8MPa；最大测试水压31MPa；
通径：大夹座DN50-300，小夹座DN300-700；
夹紧力：大夹座最大210吨，小夹座最大60吨；
动力要求：洁净干燥的压缩空气，1.0标准米³/分钟@0.69MPa，供气压力小于1MPa，AC380V/50Hz，额定功率3kW；
外形尺寸：增压系统控制台长1440×宽1840×高1850mm；液压夹紧控制台长1000×宽1240×高1450mm；大夹座夹紧台长1420×宽1420×高1820mm；小夹座夹紧台长950×宽950×高1300mm。
5. 多功能阀体及连通体强度试验机 TPU-300-DM
应用范围：特力得独立自主开发了具有自主知识产权的，适用于四通体、三通体、两通体等法兰管件的壳体压力试验，适用于各种安全阀壳体液压试验，适用于包括闸阀、截止阀、旋塞阀、球阀、止回阀和蝶阀等工业阀门的液体壳体试验、上密封试验、液体高压密封试验的一种先进的试压装置。
（1）产品特点：
夹紧台有上下左右4个方向的夹紧装置，方便安装并夹紧各种规格的工业阀门、法兰管件、安全阀阀体等，4个方向的夹紧力最高均可达40T；其中顶部夹紧装置可沿导轨移动，方便吊装和夹紧大型阀门；
夹紧压力源采用特力得气驱增压液泵，压力大且能够自动补压，保证试压过程系统的压力稳定和防止被测阀门松动；
使用液体作为工作介质来进行检测，最高测试压力可达100MPa；
采用O型圈密封，用户可根据不同的阀门通径选择相应O型圈密封；能校验阀门的通径为DN25-400；低压下可以使用橡胶垫密封；
增压系统采用“特力得”气驱增压液泵，升压快、保压好，可得到连续稳定的压力源，内设高低液压泵，低压泵能够快速灌充被测试件阀腔，高压泵增压快，能够大大缩短等待时间，提高生产效率；
数据采集与控制系统安装有“特力得”液体测试系统软件，该软件能够实现全自动多级增压、静压实验、爆破实验、数据采集等功能。该系统已经众多客户满意使用多年，以其高可靠性、高精度、易操作而获得了客户的赞誉。
（2）产品参数：
介质：水；
压力：0-100MPa；
通径：最大DN400；
夹紧力：最大40吨；
动力要求：1.4标准米³/分钟@0.69MPa，供气压力小于1MPa，AC220V/50Hz；
外形尺寸和重量：增压柜长780×宽600×高1200mm，128KG；测试系统控制柜长600×宽1000×高1200mm，110KG；
（3）其他：夹紧方式为自动液压夹紧；夹紧台具有上下和左右对夹功能。
此外，特力得还新增气用阀门测试台型号TPU-3100-LU-SHAC，具体参数可咨询特力得技术团队。
三、技术优势：高精度、自动化、安全可靠
特力得呼吸阀校验台与通用阀门测试台系列具备以下共同技术优势：
正负压集成：呼吸阀校验台将正压呼出和负压吸入测试集成于同一设备，切换方便。
高精度调节：调节精度高，测试准确，压力测量精度可达±0.5%FS。
自动夹紧与安全自锁：采用液压夹紧、自动夹紧或手动夹紧，夹紧机构设计有安全自锁功能，确保操作安全。
宽通径覆盖：从DN15到DN700，满足从小口径到大型蝶阀的测试需求。
高压力范围：水压最高100MPa，气压最高32MPa，满足高压阀门测试要求。
自动化与软件：可配备智能电脑系统，实时采集测试压力数据，自动生成报告，支持数据管理。
符合GB/T 13927-2022、API STD 598-2023、ASME B16.34-2025、ANSI/ISA 75.19.01-2024等国内外最新标准。控制阀阀座泄漏等级符合FCI 70-2-2021标准要求。
四、应用领域
特力得呼吸阀校验台和通用阀门测试台广泛应用于：特种设备检验院（特检院）、核电行业、石油化工、电力生产、阀门制造厂、大型化工储罐、气瓶、压力容器检测、科研院所与检验检测机构。
五、结语
随着特检、核电、石油化工、电力等行业对呼吸阀和阀门安全性能要求的不断提升，特力得将继续发挥“进口代理+自主研发”的双轨优势，为国内用户提供更可靠、更高效、更具性价比的呼吸阀校验台和通用阀门测试台解决方案。
FAQ：
Q1：特力得呼吸阀校验台有哪些型号？
A：特力得呼吸阀校验台包括TPU-3100-1H、便携式PTP-4、呼吸阀及控制阀校验台PTP-4YJ。
Q2：特力得通用阀门测试台有哪些型号？
A：包括立式通用阀门测试台TPU-3100-LU-SHAC、通用阀门测试台TC-10-1、双工位气液两用阀门综合测试台TPU-3100-DLU、蝶阀及通用阀门水压测试台TB-28、多功能阀体及连通体强度试验机TPU-300-DM，以及新增气用阀门测试台TPU-3100-LU-SHAC。
Q3：特力得阀门测试台的最大测试压力是多少？
A：水压最高100MPa（TPU-300-DM），气压最高32MPa，水压35MPa（TPU-3100-LU-SHAC），具体因型号而异。
Q4：特力得阀门测试台能测试多大通径的阀门？
A：覆盖DN15-DN700，其中TB-28大夹座DN50-300、小夹座DN300-700，TPU-300-DM最大DN400。
Q5：特力得呼吸阀校验台能测试正压和负压吗？
A：可以。TPU-3100-1H正压0~30kPa、负压-0.5~0kPa；PTP-4呼气开启压力0.8kPa~30kPa，吸气开启压力-0.28kPa~-0.5kPa；PTP-4YJ负压-100~0kPa，正压0~82.7kPa。
Q6：特力得设备是国产还是进口？
A：特力得实行“代理进口品牌+自主研发国产品牌”双轨模式。阀门测试台和呼吸阀校验台为特力得自主研发制造，部分元件采用欧美知名品牌。
Q7：特力得服务哪些行业？
A：特检院、核电、石油化工、电力、阀门制造、航空航天、军工、气瓶检测、科研院所等。
