全案例参数公开 深圳市特力得流体增压动力单元全参数矩阵重磅亮相
为了让行业客户更直观、全面地了解全系列增压单元的实际性能与落地适配能力，深圳市特力得流体系统有限公司将旗下增压单元四大产品线的所有已落地成熟案例的完整产品介绍、适用场景、核心参数全部公开，每一款产品均经过实际项目验证，可直接复用也可按需灵活调整规格，全方位覆盖从通用工业到高端科研、从民用到特种领域的各类高压流体增压需求。

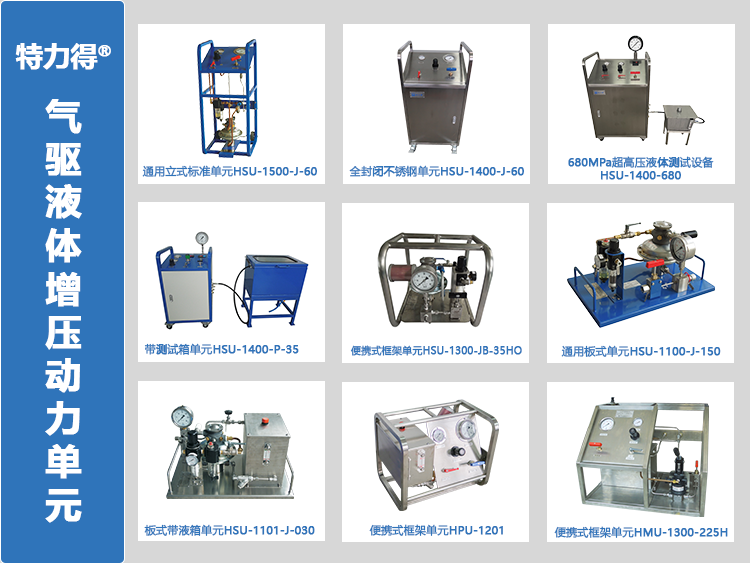

一、气驱液体增压动力单元 全案例参数一览
该系列全部采用气驱设计，无需外接电源天然适配防爆场景，输出压力覆盖21.4MPa到680MPa区间，可适配绝大多数液体增压试压、动力供给场景，全系列均支持更高压力定制、增压比率调整、机架材质定制。
以下为已经实际使用案例机型：
- 通用立式标准单元HSU-1500-J-60
适用场景：管路、容器的水压和油压测试
产品介绍：管式框架单元，组件包括S-216-J(JB)-*-(HO)泵、空气过滤器、调压阀、油雾器、气压表、气体截止阀、消声器、高压针阀、液压表等；液压表、阀、压力调节器均为面板安装；结构紧凑，布局合理，操作方便，底部带有两个脚轮，移动方便。
核心参数：
① 介质：水或液压油；
② 压力：输出压力为42MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长400宽400高920（mm），重量约26kg；
⑤ 其他：其它增压比率、不锈钢机架、不锈钢液箱(10L)等可选。
- 全封闭不锈钢单元HSU-1400-J-60
适用场景：石油天然气领域工具测试、工具动力供给，管材、阀件、连接件、压力容器等受压设备试压检验
产品介绍：全封闭式框架单元，组件包括S-216-J(JB)-*-(HO)泵（10种比率）、空气过滤器、调压阀、油雾器、气压表、气体截止阀、消声器、高压针阀、液压表等；结构紧凑，布局合理，操作方便，底部带有四个脚轮，移动方便。
核心参数：
① 介质：水或液压油；
② 压力：最大驱动气压0.69MPa，输出液压42MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长505宽550高1120（mm），重量约91kg；
⑤ 其他：可选记录仪及微型打印机、圆盘记录仪、双泵增压单元、全封闭碳钢框架等。
- 680MPa超高压液体测试设备HSU-1400-680
适用场景：特检领域管阀件超高压液体加压、测试科学研究及其它工业领域
产品介绍：由控制柜、液箱组成，工作压力最高可达680MPa，总体达到系统合理、元件可靠、追求一流的特力得一贯设计制造要求，独特的设计确保设备的长寿命和使用安全；增压泵、高压截止阀等关键元件采用世界一流的欧美品牌产品，控制柜为不锈钢全封闭式机柜，面板上阀门布局合理，标识清晰；配有数显压力仪表和径向机械压力表，还配有高压传感器能够将压力数据传输到电脑存储；配有低压泵，属于高低压双泵系统。
核心参数：
① 驱动进气介质：洁净干燥的压缩空气、或减压后的氮气
② 进液介质：油和水
③ 驱动进气压力(MPa)：<0.69
④ 输出液压(MPa)：<680
⑤ 油箱有效容积(L)：10
⑥ 控制柜体积(长mm宽mm高mm)： 6505201261
⑦ 控制柜重量(Kg):100
- 带测试箱单元HSU-1400-P-35
适用场景：通用工业领域管材、阀件、连接件、压力容器等受压零部件耐压及爆破测试
产品介绍：全封闭式框架单元，结构紧凑，布局合理，操作方便；带测试箱；带高压调压阀。
核心参数：
① 介质：水、液压油；
② 压力：17MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：控制柜长525宽450高1100（mm），重量66kg；防爆箱长600宽450高795（mm），重量105kg；
⑤ 其它：其它增压比率、不锈钢机架、液箱等。
- 便携式框架单元HSU-1300-JB-35HO
适用场景：石油天然气领域井下工具试压、船舶管线和工具试压，工具动力供给，管材、阀件、连接件、压力容器等受压设备试压检验
产品介绍：便携管式不锈钢框架单元，组件包括S-216-J(JB)-*-(HO)泵、空气过滤器、调压阀、油雾器、气压表、气体截止阀、消声器、高压针阀、液压表等；不锈钢框架、双表设计、体积小、重量轻、耐海水腐蚀；系统采用我司总代理欧美进口、性价比高、售后服务有保障。
核心参数：
① 介质：水或液压油；
② 压力：最大驱动气压0.69MPa，输出液压231.0MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长381宽381高381（mm），重量约18kg；
⑤ 其他：其它增压比率、传感器接口、耐震充液表等。
- 通用板式单元HSU-1100-J-150
适用场景：岩芯试验、工具测试，工具动力供给，管材、阀件、连接件、压力容器等受压设备试压检验
产品介绍：通用板式单元，组件包括S-216-J(JB)-*-(HO)泵（10种比率）、空气过滤器、调压阀、油雾器、气压表、气体截止阀、消声器、高压针阀、液压表等；轻便、结构紧凑、操作简单、性能可靠、适用范围广；系统采用我司总代理欧美进口、性价比高、售后服务有保障。
核心参数：
① 介质：水或液压油；
② 压力：最大驱动气压0.69MPa，输出液压110MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长550宽350高280（mm），重量约18kg；
⑤ 其他：其它增压比率。
- 板式带液箱单元气驱液体增压动力单元HSU-1101-J-030
适用场景：通用工业领域管材压力测试、静压测试，工具动力供给，管材、阀件、连接件、压力容器等受压设备试压检验
产品介绍：通用板式单元带液箱，组件包括S-216-J(JB)-*-(HO)泵（10种比率）、空气过滤器、调压阀、油雾器、气压表、气体截止阀、消声器、高压针阀、液压表等；轻便、结构紧凑、操作简单、性能可靠、适用范围广；系统采用我司总代理欧美进口、性价比高、售后服务有保障。
核心参数：
① 介质：水或液压油；
② 压力：最大输出液压21.4MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长580宽360高360（mm），22kg；
⑤ 其他：驱动进气口3/8PT+Ф10快插，高压输出口：1/4″NPT内螺纹。
- 便携式框架单元HPU-1201
适用场景：1.6螺栓拉伸器及液压扳手专用泵，管材试压，工具动力供给，管材、阀件、连接件、压力容器等受压设备试压检验
产品介绍：便携管式不锈钢框架单元带液箱，组件包括S-216-J(JB)-*-(HO)泵、空气过滤器、调压阀、油雾器、气压表、气体截止阀、消声器、高压针阀、液压表等；连接管路及接头均采用不锈钢材质，结构紧凑、布局合理、操作简单，体积小、重量轻、携带方便；系统采用我司总代理欧美进口、性价比高、售后服务有保障。
核心参数：
① 介质：水或液压油；
② 压力：最大驱动气压0.69MPa，输出液压163.7MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长525宽375高425（mm），重量约26.5kg。
- 便携式框架单元HMU-1300-225H
适用场景：海上采油平台安全阀校验，工具动力供给，管材、阀件、连接件、压力容器等受压设备试压检验
产品介绍：便携管式不锈钢框架单元带液箱，手动气动两用，组件包括SM-3S泵、空气过滤器、调压阀、油雾器、气压表、气体截止阀、消声器、高压针阀、液压表等；配10L液箱、带径向精密压力表接口、面板操作、结构紧凑；系统采用我司总代理欧美进口、性价比高、售后服务有保障。
核心参数：
① 介质：水或液压油；
② 压力：最大输出液压155MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长750宽520高580（mm），重量约45kg。

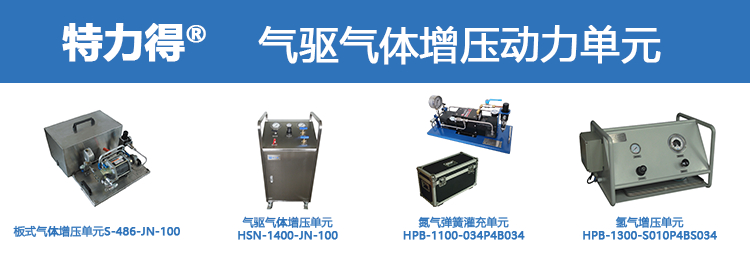

二、气驱气体增压动力单元 全案例参数一览
全系无需电源驱动，天然防爆，适配惰性气体、氢气等特殊介质增压需求，输出压力覆盖23.5MPa到71MPa区间，可针对氢能源、汽车工业等特殊行业定制专属方案。
- 板式气体增压单元S-486-JN-100
适用场景：石油天然气领域充气、校验、冲洗，管材、阀件、连接件、压力容器等受压设备试压检验等
产品介绍：不锈钢板式单元带箱盖，防尘防搬运途中碰伤。组件包括S-86-JN系列气驱气泵、空气过滤器、调压阀、气体截止阀、卸荷阀、高压表等；采用气驱泵为压力输出源，输出压力稳定且可调节；体积小重量轻，操作简单。
核心参数：
① 介质：氮气或者压缩空气；
② 压力：71MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长580宽320高310（mm），重量约21kg；
⑤ 其他：其它增压比率、高压软管、碳钢喷漆机架。
- 气驱气体增压单元HSN-1400-JN-100
适用场景：充气、校验、冲洗，管材、阀件、连接件、压力容器等受压设备试压检验等
产品介绍：全封闭式不锈钢单元，面板操作，底部带四个脚轮，移动方便；设备具有防爆、升压速度可控、输出压力可调、性能可靠，适用范围广；无需电源，操作简单。
核心参数：
① 介质：氮气或者氦气；
② 压力：最大70MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸：约长640mm宽600mm高1100mm，重量：约88Kg。
- 氮气弹簧灌充单元HPB-1100-034P4B034
适用场景：汽车工业领域充气、校验，管材、阀件、连接件、压力容器等受压设备试压检验等
产品介绍：板式双头泵标准单元，氮气弹簧充气专用。配有一个3米长充气软管，软管出口配截止阀、卸荷阀，与氮气弹簧对接的快插母接头，可精确控制氮气充入；组件包括P4B双头泵、过滤器、调压阀、截止阀、卸荷阀、压力表、充气软管、充气快插母头等；轻便、操作简单。
核心参数：
① 介质：氮气、氦气等惰性气体；
② 压力：最大驱动气压0.69MPa，最大输出气压约23.5MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长640宽260高300（mm），重量约18kg；
⑤ 其他：HPB-1100-P4B034（单头泵，23.5MPa）、高压调压阀、高压溢流阀、便携箱。
- 氢气增压单元HPB-1300-S010P4BS034
适用场景：氢能源领域氢气高压反应釜实验等场合
产品介绍：便携管式框架单元，氢气增压专用。主机采用气驱泵为压力输出源，输出压力稳定且可调节；利用电接点压力表和电磁阀可自由设定输出压力和实现泵的自动启停；设备采用美国原装进口“Sprague Products”气体增压泵等大量国外进口元件组装，具有防爆、升压速度可控、性能可靠、适用范围广等特点。
核心参数：
① 介质：氢气；
② 压力：最大输出压力26.4MPa；
③ 动力要求：洁净干燥的压缩空气，1.0 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长760宽480高425（mm），重量约42.5kg；
⑤ 其他：其它增压比率。
三、电动超高压泵站 全案例参数一览
采用低压控制高压的创新架构，实现低压大流量充液、高压小流量保压，专为大负载双作用油缸压力试验场景设计，可同时作为大流量液压动力单元使用。落地产品：

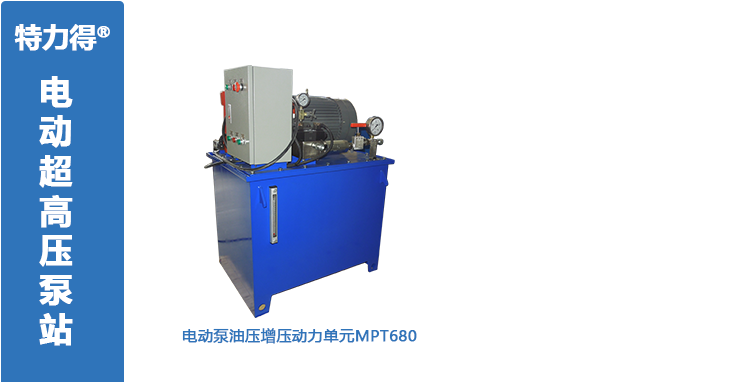

- 电动泵油压增压动力单元MPT680
适用场景：68MPa大流量型电动泵站专为对双作用油缸进行压力试验而设计，除可用于对其做静压试验外，也可用作液压动力单元。
产品介绍：换向阀、溢流阀均为20MPa低压阀，低压控制高压；单向阀等集成在增压器中，不需额外配置高压元件；升压过程中是自动连续的高压输出；低压大流量，高压小流量。
核心参数：
① 介质：液压油YA-N46；
② 压力：低压输入最大20MPa，最大输出压力68MPa；
③ 动力要求：15kw,AC380/50HZ；
④ 外形尺寸和重量：长700宽700高1360（mm），130kg（不含液压油）；
⑤ 其它：输出流量：低压35L/min，高压平均5L/min；油箱容积：300L。

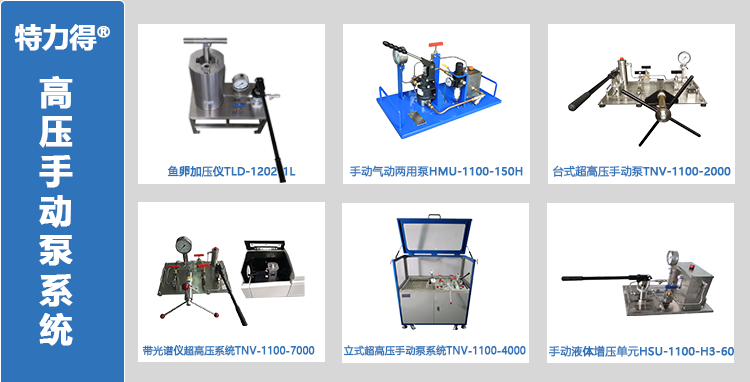

四、高压手动泵系统 全案例参数一览
全系列无需额外外接动力源，操作便捷、保压性能优异，最高可实现700MPa级别的超高压稳定输出，完美适配高校科研、精密传感器校验、核电特种试压等场景。
- 鱼卵加压仪TLD-1202-1L
适用场景：研究与大学领域鱼类雌核发育、多倍体育种，同工酶研究、食品科学研究，植物生长研究、濒危动植物研究，海洋生态环境研究、极端生物研究
产品介绍：全手动操作，无须借助压缩空气或电动装置，运输方便；升压快、保压好，可得到连续稳定的压力源,安装调试简单，无需专业培训；独家设计制造的高压舱，独具特色，无螺纹连接，操作方便。
核心参数：
① 介质：水、一般腐蚀性液体等；
② 压力：120MPa，高压仓容积1L；
③ 动力要求：手动；
④ 外形尺寸和重量：长525宽300高712（mm）,重量100kg；
⑤ 其他：手动气动两用操作可选，最高增压压力、高压仓容积可选。
- 手动气动两用泵HMU-1100-150H
适用场景：试压、充液等
产品介绍：气动手动两用，无需用电，输出压力可调节范围更低；可精确控制输出压力；采用美国“Sprague Products”SM泵。
核心参数：
① 介质：水；
② 压力：最大输出液压103MPa；
③ 动力要求：0.4 标准米³/分钟@0.69MPa，供气压力小于1MPa；
④ 外形尺寸和重量：长700宽400高360(mm)，重量20.5kg；
⑤ 其它：1L液箱；操作方式：手动或气动。
- 台式超高压手动泵TNV-1100-2000
适用场景：全海深沉积物取样装置模拟海底高压环境，压力表和传感器校验，食品行业高压环境中的细菌研究，小型高压系统压力发生，广泛应用于大学和研究中心(如海洋、汽车、矿业、石油和天然气,材料) 和测试公司(如汽车)等。
产品介绍：全手动操作，无须借助压缩空气或电动装置；柱塞式手动泵，通过三根长杆可微调获得任何所需压力。柱塞是非旋转的，使得密封件使用寿命更长；采用瑞士或美国进口的超高压手动泵及其元件，用于对精度、操作、寿命、安全等有高要求的场合。
核心参数：
① 介质：水、耐高压的矿物油基液压油；
② 压力：最大输出压力：200MPa；
③ 动力要求：无；
④ 外形尺寸和重量：长600宽600高400（mm），重量约30kg；
⑤ 其他：高压手动泵活塞排量：11mL；高压手动泵每转：0.78mL；液箱：200ml，不锈钢；高压出口：可按用户要求设计。
- 带光谱仪超高压系统TNV-1100-7000
适用场景：研究与大学领域一般较低粘度的高压流体增压场景，配合光谱仪使用可观测淀粉蛋白在不同温度和不同压力下发生的变化
产品介绍：全手动操作，无需借助压缩空气或电动装置；柱塞式手动泵，易操作，使用寿命长，体积小，安全稳定。
核心参数：
① 介质：水、油等液体；
② 最大输出压力：700MPa；
③ 排量：2.5ml；
④ 手动泵旋转圈数：27圈。
- 立式超高压手动泵系统TNV-1100-4000
适用场景：研究与大学领域管材、阀件、连接件、压力容器等受压设备试压检验，科研、检验部门超高压零部件耐压测试，压力表、传感器及其他各类用途的超高压静压或爆破测试
产品介绍：全手动操作，无须借助压缩空气或电动装置；柱塞式手动泵，通过三根长杆可微调获得任何所需压力，手动泵最大输出可达200MPa；柱塞是非旋转的，使得密封件使用寿命更长；系统全不锈钢材质，具有防爆、体积小、安全稳定的特点；系统高压元件，均采用国外品牌；接头，针阀，柱塞式手动泵均采用NOVA SWISS品牌。除安全头、爆破片、高压表外，其余元件均按60KPSI压力等级选型。
核心参数：
① 介质：水、油等液体；
② 压力：最大输出压力400MPa；手动充液泵最大输出压力46MPa；
③ 外形尺寸和重量：长1480宽600高815（mm），重量100kg；
④ 其他：柱塞式手动泵每转：0.15ml；柱塞式手动泵活塞排量：5ml。
- 手动液体增压单元HSU-1100-H3-60
适用场景：核电领域管材、阀件、连接件、压力容器等受压产品试压检验，科研、检验部门检测工具
产品介绍：采用不锈钢手动泵，通过手动打压获得高压压力,可精确控制压力；设备体积小、重量轻、操作简单安全、性能可靠、适用范围广；泵、阀等元件质量好，可长期无故障使用；设备管路、接头均为不锈钢材质。
核心参数：
① 介质:洁净自来水或轻微腐蚀性液体；
② 允许工作压力:21MPa；
③ 外形尺寸和重量:580350345(不含手柄)，重量16kg；
④ 配置:手动泵(不锈钢，配可分离手柄)、液箱(6L，不锈钢)、高压表、过滤器、泄压阀、不锈钢底板、1根3米长高压输出软管。
