安全阀磨完还漏？90%的人没搞懂密封面研磨的核心原理

一、安全阀密封面：为什么它如此重要？

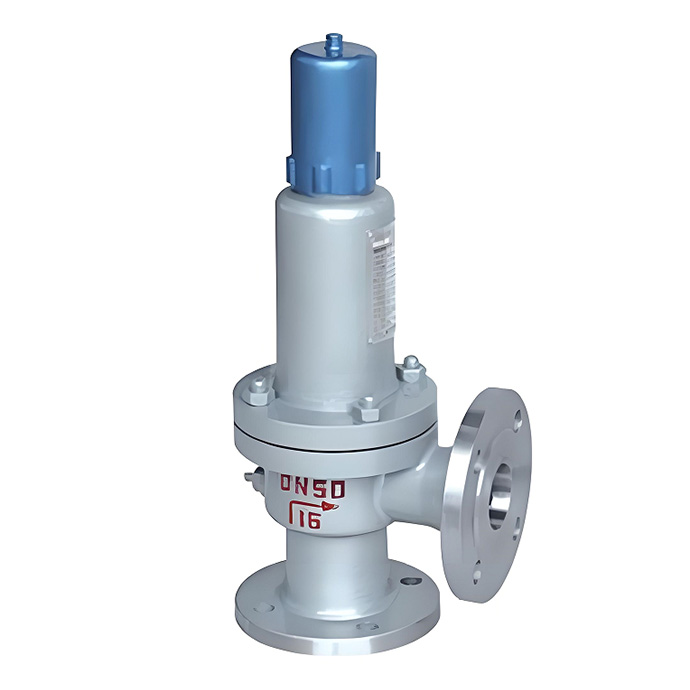

安全阀是锅炉、压力容器和管道上最后一道安全防线。当系统压力超过设定值时，安全阀自动开启，释放多余压力，防止设备爆炸。

而这套保护机制能否可靠运行，核心取决于一个关键部位——密封面。

密封面由两个精密配合的金属环形面组成：一个在阀瓣上，一个在阀座上。在正常工况下，阀瓣在弹簧力的作用下紧紧压在阀座上，两个金属面之间形成零泄漏的密封。

这个密封不是靠橡胶垫片，不是靠密封胶，而是两个金属面之间的精密贴合。这是典型的“金属硬密封”。

二、金属硬密封的微观真相

从微观层面看，任何经过机械加工的表面，都不是绝对平整的。它的表面布满了无数微小的波峰和波谷。粗糙度（Ra值），衡量的就是这些波峰波谷的平均高度。

当两个金属面贴合时，实际接触的，只是那些微小的波峰顶部。真正承担密封作用的接触面积，远远小于名义上的几何面积。

如果密封面存在以下缺陷，泄漏就不可避免：

（1）平面度不够：密封面整体不平，存在中凸、中凹或塌边。两个面之间会形成肉眼看不见的楔形缝隙，介质从中泄漏。

（2）粗糙度太大：表面的波峰过高，峰谷之间形成贯通的微观通道，介质从这些通道中渗出。

（3）表面划痕：贯穿密封面内外的连续划痕，会成为直接的泄漏路径。

因此，安全阀密封面修复的核心目标就是两个：恢复平面度，降低粗糙度。 而实现这个目标的核心工艺，就是研磨。

三、研磨的原理：微量切削与自修正

研磨，本质上是一种精密微量切削加工。它的基本原理是在研磨盘和工件之间加入磨料，通过两者之间的相对运动，使磨料颗粒对工件表面进行微米级的切削。

研磨的过程，可以分为两个阶段：

第一阶段：切削去除。游离或固结的磨料颗粒，在压力的作用下嵌入或划过工件表面，将凸起的波峰微量切除。

第二阶段：自修正趋平。随着高点被不断去除，工件表面逐渐趋向平整。此时，磨料在研磨盘和工件之间的运动，会优先切削剩余的高点，而低凹处由于压力较小，几乎不被切削。这种“高点优先去除”的特性，使研磨具有天然的平面度自修正能力。通过逐级使用更细的磨料，工件的表面粗糙度可以从Ra 0.8μm逐步降低到Ra 0.4μm、Ra 0.2μm，甚至达到Ra 0.05μm的镜面级别。

四、研磨轨迹的较量：同心圆 vs特力得十字交叉

研磨的效果，不仅取决于磨料的粗细，更取决于研磨运动的轨迹。不同的运动方式，会产生截然不同的密封效果。

1.传统单轴同心圆研磨

传统的单轴研磨机，研磨盘只绕一个固定的圆心旋转。研磨盘上每一个点的运动轨迹，都是整齐划一的同心圆。

这种方法的问题在于：

（1）平面度难控制：固定轨迹导致研磨盘中心和边缘磨损速度不同，容易在工件上磨出中凹或塌边。

（2）纹理有方向性：产生的表面纹理是平行的同心圆弧线。这种纹理在微观上有方向性，介质容易沿着纹理方向找到泄漏通道。

2.双驱十字交叉研磨

双驱十字研磨机采用两台独立电机，一个驱动研磨盘的中心轴旋转，另一个驱动偏心轴旋转。两个运动叠加，产生复杂、不重复的十字交叉轨迹。

这种方式的好处是：

（1）平面度天然优越：复杂的非重复轨迹，使研磨盘和工件的高点相互修整，最终趋向于绝对平面。。

（2）纹理无方向性：产生的表面是均匀细密的交叉网状纹理，没有固定的方向。介质在任何方向上都难以形成贯通通道，密封可靠性大幅提升。

（3）储油性更佳：交叉网状纹理可以储存微量介质或润滑膜，在阀门启闭时起到界面润滑作用，既利于密封，又能防止金属面冷焊咬死。

这就是为什么采用双驱十字研磨技术的安全阀密封面，在密封性试验中能达到零泄漏的根本原因。

五、决定研磨效果的关键要素

一次成功的密封面研磨，取决于以下要素的精确配合：

（1）研磨运动轨迹：决定平面度和纹理。双驱十字交叉轨迹是目前离线修复中最优的方案之一。

（2）磨料粒度：决定粗糙度。从W40到W7逐级使用，粗研快速去除缺陷，精研达到密封要求。

（3）研磨压力：粗研需要较大压力快速去除余量，精研需要轻压慢抛。标准化操作参数可避免人为波动。

（4）研磨时间：每个阶段都需要足够的研磨时间确保上一道痕迹完全去除，同时需要自动停机避免过度研磨。

（5）耗材匹配：目前主流的带背胶精密研磨膜，配合高平面度金属研磨盘，可实现快速换膜、零污染切换，大幅提升效率。

六、研磨到何种程度才算合格？

研磨的最终目的，是通过校验台上的密封性试验。根据GB/T 12243《弹簧直接载荷式安全阀》的规定，安全阀在密封试验压力下，出口端收集到的泄漏气泡数必须满足规定。而要稳定通过这项测试，密封面通常需要达到：常规要求：Ra≤0.8μm;较高要求：Ra≤0.4μm;严格要求：Ra≤0.2μm甚至更低。平面度通常需达到1-2个光波带以内。采用双驱十字研磨工艺，可稳定达到。

数据来源说明：

本文涉及的研磨加工原理、粗糙度与平面度定义，引自《精密加工技术》等公开教材及行业通用知识。

安全阀密封性试验及修理要求，引自GB/T 12243-2021《弹簧直接载荷式安全阀》与TSG ZF001-2006《安全阀安全技术监察规程》。
